PLP0101
Estructura Firme y Compacta, Totalmente Mecanizada y Electrosoldada.

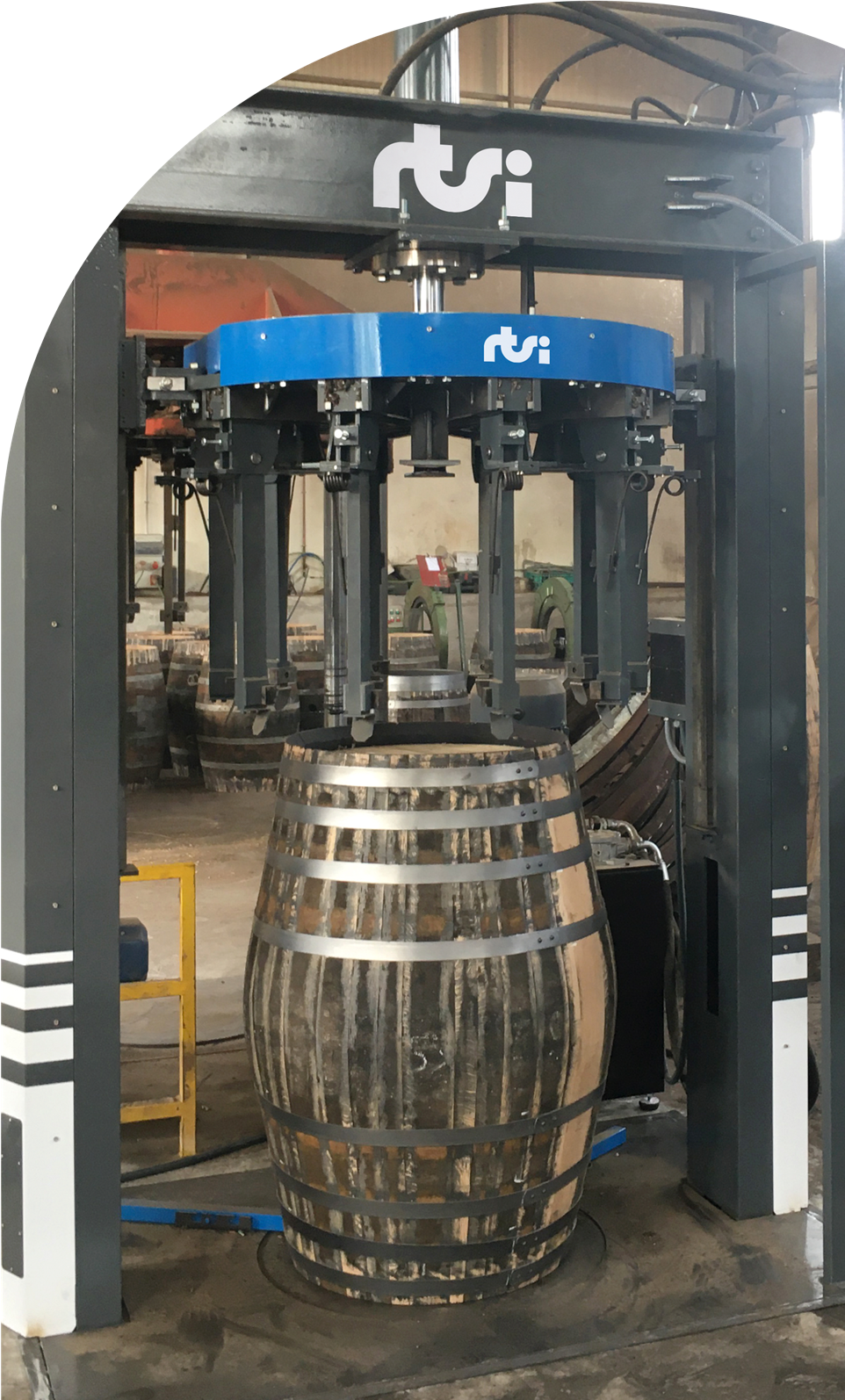

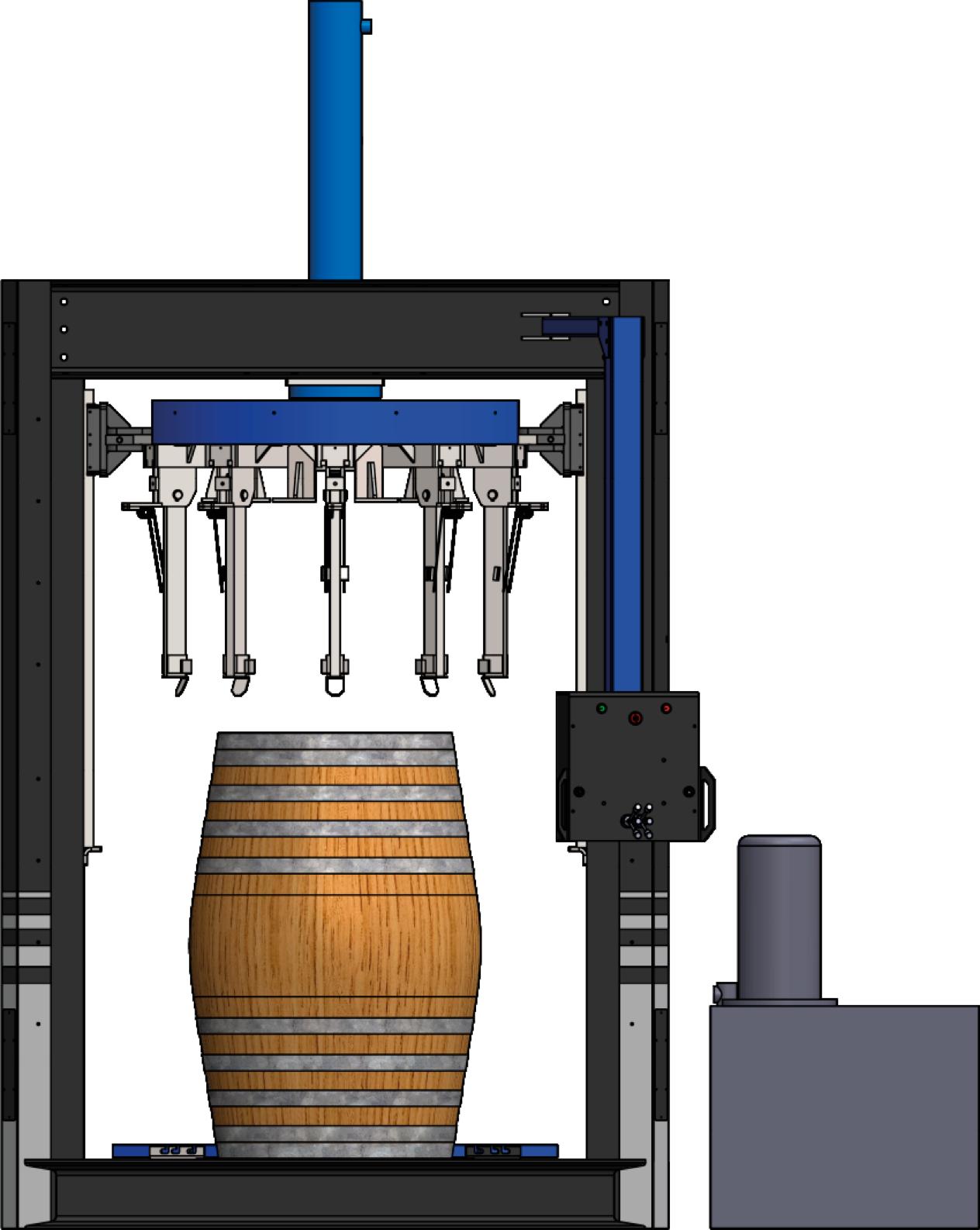

Máquina hidráulica que facilita la finalización del proceso de fabricación de barricas de vino. Prensa y coloca los aros, desde el bojo hasta el talugo de coronar, en su posición y alineación correcta.

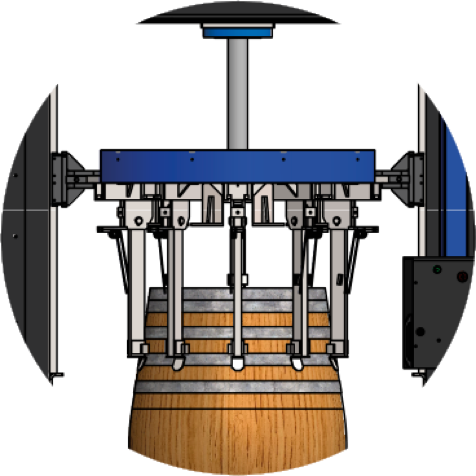

Con 10 brazos de movimiento sincronizado y adaptables a los diferentes diámetros de los aros, dotados de uñas de acero especialmente mecanizadas y tratadas para facilitar la tarea sin dañar la madera.
Movimientos rápidos y precisos para una máxima productividad.
Simplifica y Agiliza el Ligado de Aros en Barricas
Con 10 pisones para el prensado del Talugo de Coronar, tratados para evitar arañazos.
Dispone de guías en la base para el centrado rápido de la colocación de la barrica.

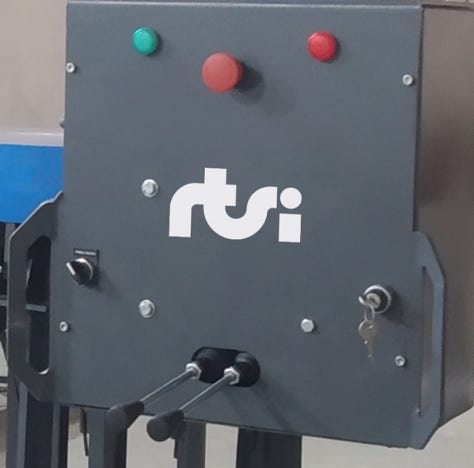

Cuadro de control de fácil manejo.
Fases del Ligado Mecanizado
Coronación Barrica
Fase Flejado
Prensado de aros de mayor a menor diámetro (Arco de Bojo, Arco de Enmedio, Colete, y finalmente, Talugo de Amazar).
Fase Coronado
Prensado del Talugo de Coronar con los soportes interiores del pisón.
Fase Final Ligado
En esta fase se repite en orden inverso la primera fase, el prensado de los aros de menor a mayor diámetro. Con esto se consigue el ligado final de la barrica.
Fase Flejado y Fase Final Ligado.
Fase Coronado.
Datos Técnicos Máquina
PLP0101 RTSI
BARRICAS
Altura Máxima Coronación
Altura Mínima Coronación
MEDIDAS TRABAJO
Apertura Máxima
Anchura Interior
BRAZOS
Nº Elementos
Longitud
Diámetro Apertura Máxima
Diámetro Apertura Mínima
Ajuste Inclinación
EJES / MOV. / VELOCIDADES
Vel. Horizontal / Apertura
Vel. Vertical / Prensado
SISTEMA HIDRÁULICO
Presión Máxima
Capacidad de Carga
Capacidad Depósito Aceite
POTENCIA / TENSIÓN
Alimentación
Potencia Máxima
Conexión
MEDIDAS GEN. / PESO
Largo x Ancho x Alto
Peso Bruto (Sin Centr. Hidrául.)
1.350 mm
925 mm
1.420 mm
1.540 mm
10 ud
525 mm
965 mm
450 mm
Si / Mediante Tornillo
125 mm/seg
85 mm/seg
150 bar
25 Tn
200 L
380 V / 400 V 50 Hz - 60 Hz
10 Kw
3 ph + N + PE
1.900 x 1.270 x 3.750 mm
2.500 Kg
